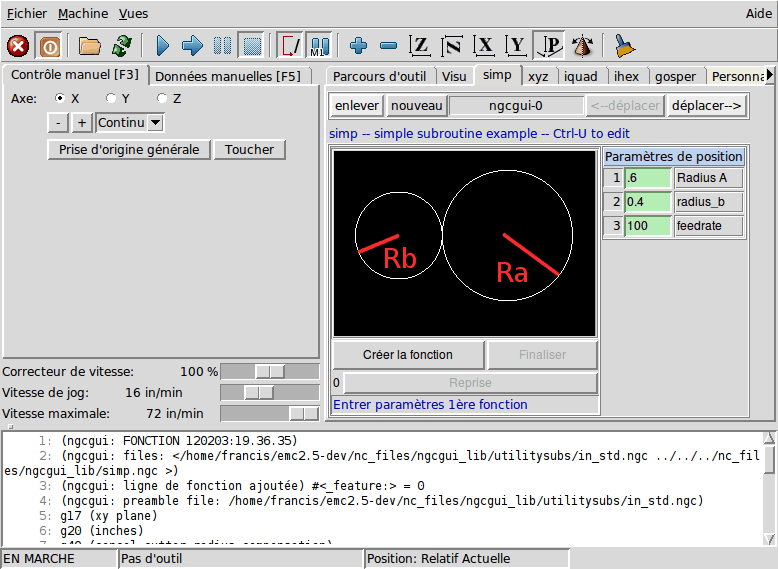

images/ngcgui_fr.png

1. Vue d’ensemble

  • NGCGUI est un utilitaire pour écrire et utiliser les sous-programmes avec LinuxCNC.

  • NGCGUI peut être utilisé en autonome ou intégré, dans ce dernier cas, il crée des onglets multiples sur la page de l’interface graphique Axis.

Ngcgui est un outil puissant pour construire les programmes de G-code en sous-programmes.

  • Les sous-programmes peuvent être concaténés pour fournir un programme de G-code complet.

  • De multiples instances d’un sous-programme peuvent être utilisées pour fournir la même tâche à différents emplacements sur la même pièce.

  • N’importe quel G-code valide peut être utilisé dans un sous-programme.

  • De nouveaux sous-programmes peuvent être ajoutés à la volée.

2. Configurations fournies en exemple.

Trois configurations sont fournies, elles se trouve dans le répertoire sim du sélecteur de configuration de LinuxCNC. Le sélecteur de configuration se trouve quand à lui dans le menu Applications → CNC → LinuxCNC.

  • ngcgui - Un exemple facile à comprendre utilisant ces sous-programmes:

    • simp - Un exemple simple créant deux cercles.

    • xyz - Crée une boîte basée sur deux coins opposés.

    • iquad - Crée un quadrilatère interne.

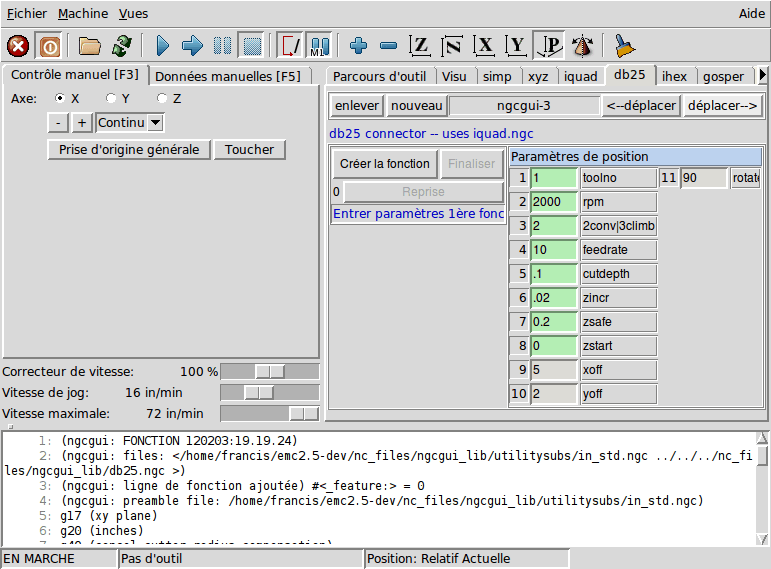

    • db25 - Crée la découpe pour une fiche DB25.

    • ihex - Crée un hexagone interne.

    • gosper - Une démo sur la récursion.

    • Custom - Crée des onglets personnalisés.

    • ttt - Traceur True Type, pour créer des textes à graver.

  • ngcgui-lathe - Un exemple de sous-programme pour un tour:

    • id - Alésage intérieur.

    • od - Cylindrage extérieur.

    • taper-od - Tourne un cône mâle.

    • Custom - Crée des onglets personnalisés.

  • ngcgui-simple - Un exemple simple:

    • simp - Un exemple simple créant deux cercles.

    • xyz - Crée une boîte basée sur deux coins opposés.

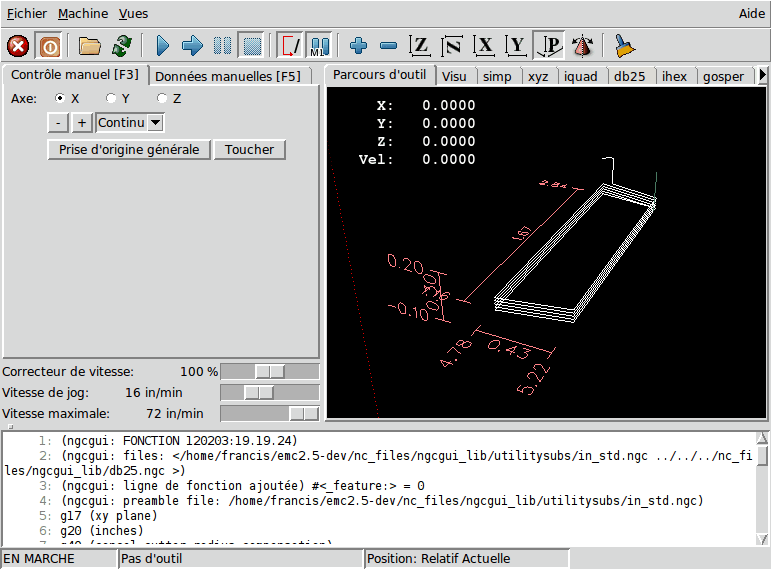

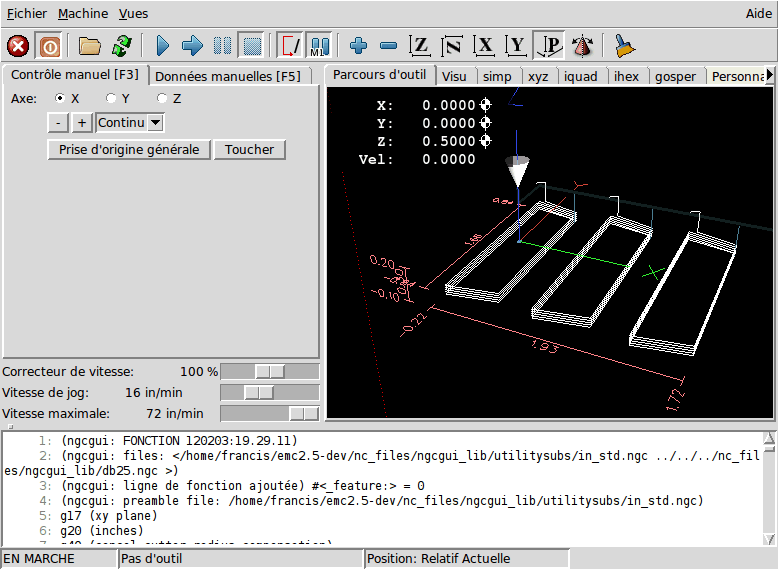

Pour visualiser les sous-programmes presser l'Arrêt d'Urgence images/tool_estop.png puis, activer la Marche Machine images/tool_power.png et réaliser la Prise d’origine générale. Cliquer sur un onglet de ngcgui et presser Créer la fonction puis Finaliser. Enfin, presser sur le bouton images/tool_run.png Départ cycle pour exécuter le G-code.

Note
Les sous-programmes d’exemples fournis avec la distribution doivent tous fonctionner avec la configuration de la machine simulée. Un utilisateur doit toujours comprendre le comportement et les implications d’un programme avant de tenter de l’exécuter sur une machine réelle.

3. Librairies

Les configurations en simulation pour ngcgui utilisent les liens suivants vers des librairies de LinuxCNC protégées en écriture:

  • Sous-fichiers compatibles ngcgui - ngcgui_lib

  • Sous-programme d’aide - ngcgui_lib/utilitysubs

  • Fichiers M utilisateurs - ngcgui_lib/mfiles

Ces librairies sont définies dans le fichier ini par les items:

[RS274NGC]
SUBROUTINE_PATH = ../../../nc_files/ngcgui_lib:../../../nc_files/ngcgui_lib/utilitysubs
USER_M_PATH     = ../../../nc_files/ngcgui_lib/mfiles

C’est une longue ligne (ne pas continuer sur de multiples lignes) qui spécifie les répertoires utilisés dans le chemin de recherche. Les noms de répertoires sont séparés par le caractère (:).

L’utilisateur peut créer de nouveaux répertoires pour ses propres sous-programmes et fichiers M et les ajouter dans le chemin de recherche.

Par exemple, un utilisateur pourrait créer ces répertoires à partir de la console.

mkdir /home/myusername/mysubs
mkdir /home/myusername/mymfiles

Puis y créer ou y copier des fichiers qui lui seront accessibles en écriture. Par exemple, créer un sous-fichier compatible ngcgui nommé:

/home/myusername/mysubs/exemple.ngc

Le fichier ini doit être édité pour lui inclure les nouveaux sous-fichiers et les ajouter au chemin. Pour cet exemple:

[RS274NGC]
SUBROUTINE_PATH = /home/myusername/mysubs:../../../nc_files/ngcgui_lib:../../../nc_files/ngcgui_lib/utilitysubs
USER_M_PATH     = /home/myusername/mymfiles:../../../nc_files/ngcgui_lib/mfiles

[DISPLAY]
NGCGUI_SUBFILE = exemple.ngc

LinuxCNC et ngcgui utilisent le premier fichier trouvé lors d’une recherche dans les répertoires du chemin de recherche. Avec ce comportement, Il est possible de substituer un sous-fichier ngcgui_lib en plaçant un sous-fichier avec un nom identique plus tôt dans le chemin de recherche pour qu’il soit trouvé avant. Plus d’informations peuvent être trouvées au chapitre INI dans le Manuel de l’intégrateur.

4. Intégration de ngcgui dans Axis

D’autres exemples de sous-programmes se trouvent dans le répertoire sim/ngcgui

Les items de fichier INI pour NGCGUI vont dans la section [DISPLAY].

  • TKPKG = Ngcgui 1.0 - Le paquet principal de NGCGUI (doit précéder Ngcguittt).

  • TKPKG = Ngcguittt 1.0 - Le paquet du traceur True Type pour générer des textes à graver.

  • NGCGUI_FONT = Helvetica -12 normal - Spécifie la police utilisée.

  • NGCGUI_PREAMBLE = in_std.ngc - Le fichier de préambule à ajouter au début du sous-programme. Quand plusieurs sous-programmes sont concaténés, un seul est ajouté.

  • NGCGUI_SUBFILE = simp.ngc - Crée un onglet depuis le sous-programme nommé.

  • NGCGUI_SUBFILE = "" - Crée un onglet personnalisé.

  • #NGCGUI_OPTIONS = opt1 opt2 … - Options Ngcgui

    • # opt items:

      • # nonew  — interdit la création d’un nouvel onglet personnalisé

      • # noremove  — interdit l’effacement d’une page d’onglet

      • # noauto  — pas d’envoi auto (makeFile, puis envoi manuel)

      • # noiframe  — no internal image, image on separate top level

  • TTT = Le programme True-type Tracer

  • TTT_PREAMBLE = in_std.ngc - Optionnel, spécifie le nom de fichier de préambule utilisé par ttt pour créer les sous-fichiers.

Voici un exemple d’intégration de NGCGUI dans Axis. Les sous-programmes doivent être placés dans un répertoire spécifié par la variable [RS274NGC]SUBROUTINE_PATH. Certains exemples de sous-programmes utilisent d’autres sous-programmes, bien vérifier pour être sur d’avoir les bonnes dépendances, le cas échéant, dans un répertoire SUBROUTINE_PATH. Certains sous-programmes peuvent utiliser des fichiers M (Mfiles) personnalisés qui doivent se trouver dans un répertoire spécifié par [RS274NGC]USER_M_PATH.

Note
Il ne s’agit pas d’un fichier ini complet, les items montrés sont ceux utilisés par ngcgui. D’autres items sont requis par LinuxCNC pour obtenir un fichier ini complet.
Simple fichier.ini
[RS274NGC]
SUBROUTINE_PATH   = ../../../nc_files/ngcgui_lib:../../../ngcgui_lib/utilitysubs
USER_M_PATH       = ../../../nc_files/ngcgui_lib/mfiles

[DISPLAY]
TKPKG             = Ngcgui    1.0
TKPKG             = Ngcguittt 1.0
# Ngcgui must precede Ngcguittt

NGCGUI_FONT       = Helvetica -12 normal
# specifie seulement les noms de fichiers, doit être dans [RS274NGC]SUBROUTINE_PATH
NGCGUI_PREAMBLE   = in_std.ngc
NGCGUI_SUBFILE    = simp.ngc
NGCGUI_SUBFILE    = xyz.ngc
NGCGUI_SUBFILE    = iquad.ngc
NGCGUI_SUBFILE    = db25.ngc
NGCGUI_SUBFILE    = ihex.ngc
NGCGUI_SUBFILE    = gosper.ngc
# specifie "" pour une page d'onglet personnalisée
NGCGUI_SUBFILE    = ""
#NGCGUI_SUBFILE   = "" utilisé quand une trame d'image est spécifiée si
#                      ouvrir d'autres fichiers est requis
#                      les images seront mises dans une fenêtre de haut niveau
NGCGUI_OPTIONS    =
#NGCGUI_OPTIONS   = opt1 opt2 ...
# opt items:
#   nonew      -- interdit la création d'un nouvel onglet personnalisé
#   noremove   -- interdit l'effacement d'une page d'onglet
#   noauto     -- pas d'envoi auto (makeFile, puis envoi manuel)
#   noiframe   -- no internal image, image on separate top level

TTT               = truetype-tracer
TTT_PREAMBLE      = in_std.ngc

PROGRAM_PREFIX    = ../../nc_files

4.1. Traceur Truetype

Ngcgui_ttt fourni le support pour truetype-tracer (v4). Il crée un onglet sur Axis qui permet à l’utilisateur de créer ses propres textes dans de nouveaux onglets ngcgui et en choisissant leurs fontes et autres paramètres. (Truetype-tracer doit être installé indépendamment).

L’intégration de ngcgui_ttt dans Axis, nécessite les items suivants en plus de ceux de ngcgui:

Item:    [DISPLAY]TKPKG = Ngcgui_ttt numéro_de_version
Exemple: [DISPLAY]TKPKG = Ngcgui_ttt 1.0
Note:    Obligatoire, spécifie le chargement de ngcgui_ttt dans un onglet
d'Axis nommé ttt. Doit suivre l'item TKPKG = Ngcgui.

Item:    [DISPLAY]TTT = chemein_de_truetype-tracer
Exemple: [DISPLAY]TTT = truetype-tracer
Note:    Optionnel, s'il n'est pas spécifié, utilisera
/usr/local/bin/truetype-tracer. Spécifier avec un chemin absolut ou simplement
le nom de l'exécutable, dans ce cas, la variable d'environnement PATH de
l'utilisateur sera utilisée pour rechercher le programme.

Item:    [DISPLAY]TTT_PREAMBLE = nom_fichier_préambule
Exemple: [DISPLAY]TTT_PREAMBLE = in_std.ngc
Note:    Optionnel, spécifie le nom du fichier de préambule utilisé pour
les sous-fichiers créés par ttt.

4.2. Exemples d’INI

Ngcgui utilise le chemin de recherche de LinuxCNC pour chercher les fichiers.

Le chemin de recherche commence avec le répertoire standard spécifié par:

[DISPLAY]PROGRAM_PREFIX

suivi par les répertoires multiples spécifiés par:

[RS274NGC]SUBROUTINE_PATH
Répertoires

Les répertoires peuvent être spécifiés comme des chemins absolus ou des chemins relatifs.

Exemple: [DISPLAY]PROGRAM_PREFIX = /home/myname/linuxcnc/nc_files
Exemple: [DISPLAY]PROGRAM_PREFIX = ~/linuxcnc/nc_files
Exemple: [DISPLAY]PROGRAM_PREFIX = ../../../nc_files
Chemins absolus

Un chemin absolu commence avec un "/" qui indique un emplacement par rapport au système de fichiers complet. Un chemin qui commence par "~/" indique un chemin commençant depuis le répertoire home de l’utilisateur. Un chemin qui commence par "~nomutilisateur/" indique un chemin commençant dans le répertoire utilisateur.

Chemins relatifs

Un chemin relatif commence dans le répertoire de démarrage qui est celui contenant le fichier ini. L’usage des chemins relatifs facilite l’accès aux configurations mais requiert une bonne compréhension de la façon dont les chemins sont spécifiés sous Linux.

./d0      est le même que d0, ex: un répertoire nommé d0 dans le répertoire de
départ.
../d1     se réfère au répertoire d1 dans le répertoire parent.
../../d2  se réfère au répertoire d2 dans le répertoire parent du parent.
../../../d3 etc.

Des répertoires multiples peuvent être spécifiés par la variable: [RS274NGC]SUBROUTINE_PATH suivie des chemins séparés par le signe ":". L’exemple suivant illustre le format utilisé pour les chemins multiples et montre l’utilisation de répertoires relatifs et absolus.

Exemple: [RS274NGC]SUBROUTINE_PATH = ../../../nc_files/ngcgui_lib: ../../../nc_files/ngcgui_lib/utilitysubs:/tmp/tmpngc

C’est une longue ligne, ne pas continuer sur de multiples lignes. Quand LinuxCNC et/ou Ngcgui cherchent un fichier, c’est le premier trouvé qui est utilisé.

LinuxCNC (et NGCGUI) doivent pouvoir trouver tous les sous-programmes avec les routines additionnelles qui sont appelées depuis les sous-fichiers NGCGUI. Il est pratique de placer les fichiers utilitaires dans un répertoire séparé comme indiqué dans l’exemple précédent.

La distribution inclus le répertoire ngcgui_lib et les fichiers de préambule , sous-fichiers, postambule et fichiers d’aide pour les démos. Pour modifier le comportement des fichiers, il est possible de copier n’importe quel fichier et de le placer en avant du chemin de recherche. Le premier répertoire recherché est: [DISPLAY]PROGRAM_PREFIX. Il est possible de l’utiliser mais c’est une meilleure pratique de créer un répertoire dédié en le plaçant au début du chemin donné par [RS274NGC]SUBROUTINE_PATH.

Dans l’exemple suivant, les fichiers dans /home/myname/emc2/mysubs seront trouvés avant ceux étant dans ../../../nc_files/ngcgui_lib.

Exemple: [RS274NGC]SUBROUTINE_PATH = /home/myname/emc2/mysubs:../../../nc_files/ ngcgui_lib:../../../nc_files/ngcgui_lib/utilitysubs

Les débutants pourraient essayer par inadvertance d’utiliser des fichiers non structurés comme le nécessite ngcgui. Ngcgui déclencherait alors rapidement de nombreuses erreurs si les fichiers ne répondent pas à ses conventions. Une bonne pratique suggère que les sous-fichiers compatibles ngcgui doivent être placés dans un répertoire dédié à cette fin et que les préambules, postambules et fichiers d’aide doivent être dans un répertoire séparés pour dissuader toute tentative d’utilisation de ces sous-fichiers.

Pour intégrer ngcgui dans Axis, spécifier les items suivants dans le fichier ini:

Item:    [DISPLAY]PROGRAM_PREFIX = dirname
Exemple: [DISPLAY]PROGRAM_PREFIX = ../../../nc_files
Note:    Obligatoire et nécessaire pour de nombreuses fonctions de LinuxCNC.
         C'est le premier répertoire utilisé lors de la recherche de fichiers.

Item:    [RS274NGC]SUBROUTINE_PATH = dirname1:dirname2:dirname3 ...
Exemple: [RS274NGC]SUBROUTINE_PATH = ../../../nc_files/ngcgui_lib:../../../nc_files/ngcgui_lib/utilitysubs
Note:    Optionnel, mais très utile pour organiser les sous-fichiers et les
         fichiers utilitaires.

Item:    [DISPLAY]TKPKG=Ngcgui version_number
Exemple: [DISPLAY]TKPKG=Ngcgui 1.0
Note:    Obligatoire, spécifie le chargement des onglets ngcgui dans axis.

Item:    [DISPLAY]NGCGUI_FONT = font_descriptor
Exemple: [DISPLAY]NGCGUI_FONT = Helvetica -12 normal
Note:    Optionnel, descripteur de fontes compatible avec celui de Tcl.
         Avec des items pour le type de fonte -fontsize fontweight
         Par défaut c'est la police: Helvetica -10 normal

Item:    [DISPLAY]NGCGUI_SUBFILE = subfile_filename
Exemple: [DISPLAY]NGCGUI_SUBFILE = simp.ngc
Exemple: [DISPLAY]NGCGUI_SUBFILE = xyz.ngc
Exemple: [DISPLAY]NGCGUI_SUBFILE = ""
Note:    Utilise un ou plusieurs items pour spécifier les fichiers compatibles
         avec les sous-fichiers ngcgui qui requiert un onglet dans Axis au
         départ. Un onglet "personnalisé" est créé quand le nom de fichier est "".
         Un utilisateur peut utiliser l'onglet "Personnalisé" pour lire un
         fichier système et identifier un préambule, un sous-fichier ou un
         postambule.

Item:    [DISPLAY]NGCGUI_PREAMBLE = preamble_filename
Exemple: [DISPLAY]NGCGUI_PREAMBLE = in_std.ngc
Note:    Optionnel, si spécifié, alors ce fichier sera prépondérant à tous les
         sous-fichiers. Les fichiers créés avec l'onglet "Personnalisé"
         utilisent le préambule spécifié avec cette page.

Item:    [DISPLAY]NGCGUI_POSTAMBLE = postamble_filename
Exemple: [DISPLAY]NGCGUI_POSTAMBLE = bye.ngc
Note:    Optionnel, si spécifié, le fichier est ajouté à tous les sous-fichiers.
         Les fichiers créés avec l'onglet "Personnalisé" utilisent le postambule
         spécifié avec cette page.

Item:    [DISPLAY]NGCGUI_OPTIONS = opt1 opt2 ...
Exemple: [DISPLAY]NGCGUI_OPTIONS = nonew noremove
Note:    De multiples options séparées par des blancs.
         Par défaut,  ngcgui gère les onglets de cette manière:
            1) Un utilisateur peut créer de nouveaux onglets.
            2) Un utilisateur peut enlever des onglets (excepté le dernier
         restant)
            3) La finalisation envoie automatiquement les fichiers à Axis.
            4) Une trame d'image (iframe) est rendue disponible pour afficher
            une image pour le sous-fichier.

         Les options _nonew_, _noremove_, _noauto_, _noiframe_ respectivement,
         désactivent ces comportements par défaut.

         Par défaut, Si un fichier d'image (.png, .gif, .jpg, .pgm)
         est trouvé dans le même répertoire que le sous-fichier, l'image
         est affichée dans une iframe.  Spécifier l'option
         _noiframe_ rendra disponibles d'autres boutons pour sélectionner
         un préambule, un sous-fichier ou un postambule et
         des cases à cocher additionnelles. Les cases à cocher sont toujours
         disponibles avec les touches spéciales suivantes:
           Ctrl-R Bascule "Conserver les valeurs à la lecture du sous-fichier"
           Ctrl-E Bascule "Déployer le sous-programme"
           Ctrl-a Bascule "EnvoiAuto"
          (Ctrl-k lists all keys and functions)

         Si _noiframe_ est spécifié et qu'un fichier image est trouvé,
         l'image est affichée dans une fenêtre séparée et
         toutes les fonctions sont disponibles dans la page de l'onglet.

         Les _NGCGUI_OPTIONS_ s'appliquent à tous les onglets ngcgui excepté
         ceux sur lesquels les options _nonew_, _noremove_, et _noiframe_ ne
         sont pas applicables pour l'onglet "Personnalisé".
         Ne pas utiliser l'onglet "Personnalisé" si les utilisateurs doivent
         avoir des possibilités de sélection de sous-fichiers et de création
         d'onglet additionnels limitées.

FIX-ME Keyboard shortcuts do not work in version _fr.

5. Besoins des sous-programmes

Un sous-fichiers compatible NGCGUI contient une simple définition de sous-programme. Le nom du sous-programme doit être le même que celui du fichier (non inclus l’extension .ngc). LinuxCNC supporte les sous-programmes nommés ou numérotés, mais seuls les sous-programmes nommés sont compatible avec NGCGUI. Pour plus d’informations voir le chapitre sur les O-Codes.

La première ligne, autre qu’un commentaire, doit être une déclaration sub. La dernière ligne, autre qu’un commentaire, doit être une déclaration endsub.

exemple.ngc:
o<exemple> sub
  CORPS DU SOUS-PROGRAMME
o<exemple> endsub

Le corps du sous-programme doit commencer par un jeu de déclarations définissant les paramètres nommés locaux pour chaque paramètre positionnel attendu pour l’appel du sous-programme. Ces définitions doivent être consécutives, commencer par #1 et finir avec le numéro du dernier paramètre utilisé. Les définitions doivent être fournies pour chacun de ces paramètres (aucune omissions).

Numérotation des paramètres
#<xparm> = #1
#<yparm> = #2
#<zparm> = #3

LinuxCNC considère tous les paramètres numérotés entre #1 est #30 comme étant des paramètres appelables, de même, ngcgui fourni des dialogues de saisie pour n’importe quel paramètres dans cette fourchette. Il est de bonne pratique d'éviter d’utiliser un paramètre numéroté de #1 jusqu'à #30 n’importe où ailleurs dans le sous-programme. L’utilisation de paramètres nommés locaux est recommandée pour toutes le variables internes.

Chaque définition de déclaration peut optionnellement inclure un commentaire spécial et une valeur par défaut pour le paramètre.

Prototypage de déclaration
#<vname> = #n (=valeur_par_défaut)
ou
#<vname> = #n (texte_de_commentaire)
ou
#<vname> = #n (=valeur_par_défaut texte_de_commentaire)
Exemples de paramètres
#<xparm> = #1 (=0.0)
#<yparm> = #2 (Ystart)
#<zparm> = #3 (=0.0 Z start setting)

Si une valeur_par_défaut est donnée, elle sera placée au démarrage, dans la boîte de saisie pour le paramètre.

Si un texte_de_commentaire est inclus, il sera utilisé pour identifier l’entrée à la place du nom du paramètre.

Paramètres nommés globaux

Note sur les paramètres nommés globaux (#<nom_global>) avec ngcgui:

Comme dans de nombreux langages de programmation, l’utilisation de variables globales est puissante, mais peut souvent mener à des conséquences inattendues. Dans LinuxCNC, les paramètres nommés globaux existants seront valides lors de l’exécution du sous-programme et les sous-programmes peuvent les modifier ou en créer.

L’utilisation de paramètres nommé globaux comme entrées dans un sous-programme est déconseillé parce-que de tels usages requiert l'établissement et la maintenance d’un contexte global bien défini, ce qui est problématique à maintenir. L’utilisation de paramètres numérotés en #1 et #30 devrait être suffisant pour satisfaire les besoins les plus exigeants.

Ngcgui supporte quelques entrées par paramètres nommés globaux mais leurs usage est obsolète et non documenté ici.

Bien que les entrées par paramètres nommés globaux soient déconseillées, les sous-programmes LinuxCNC doivent utiliser des paramètres nommés globaux pour retourner les résultats. Puisque les sous-fichiers compatibles ngcgui sont destinés à l’usage de l’interface graphique, les valeurs de retour n’ont pas d’exigence commune. Toutefois, ngcgui est utile comme outil de test pour les sous-programmes qui ne retournent pas de paramètres nommés globaux et il est commun pour les sous-fichiers compatibles ngcgui d’appeler des fichiers de sous-programmes utilitaires qui eux retournent des résultats avec des paramètres nommés globaux.

Pour supporter ces usages, ngcgui ignore les paramètres nommés globaux qui incluent le caractère (:) dans leur nom. Utilisation des deux points (:) dans un nom prévient ngcgui de créer une bîte de saisie pour ces paramètres.

Paramètres nommés globaux
o<exemp> sub
...
#<_exemp:result> = #5410       (retourne le diamètre de l'outil courant)
...
o<helper> call [#<x1>] [#<x2>] (appel d'un sous-programme)
#<xresult> = #<_helper:answer> (localise immédiatement le résultat du
fichier d'aide)
#<_helper:answer> = 0.0 (rend nul le paramètre nommé global utilisé par le
sous-programme)
...
o<exemp> endsub

Dans l’exemple précédent, le sous-programme utilitaire sera trouvé dans un fichier séparé nommé helper.ngc. Le sous-programme d’aide retourne un résultat dans un paramètre nommé global nommé #<_helper:answer>.

Pour une bonne pratique, le sous-fichier appelant localise immédiatement le résultat pour une utilisation ailleurs dans le sous-fichier et le paramètre nommé global, utilisé pour retourner le résultat est mis à zéro pour diminuer les chances qu’il soit utilisé par inadvertance ailleurs dans le contexte global. (La mise à zéro avec 0.0 n’est pas toujours le meilleur choix).

Ngcgui supporte la création et la concaténation de multiples fonctions pour un sous-fichier et pour de multiples sous-fichiers. Il est parfois pratique pour les sous-fichiers de déterminer leur ordre au début de l’exécution afin que ngcgui insère un paramètre global spécial qui pourra être testé par tous les sous-programmes. Ce paramètre est nommé #<_feature:>. Sa valeur commence avec 0 et est incrémentée avec chaque fonction qui lui est ajoutée.

Fonctions additionelles

Un commentaire spécial info peut être inclus quelque part dans les sous-fichier compatibles ngcgui. Le format est le suivant:

(info: info_text)

La chaine info_text est affichée vers le haut de la page de l’onglet ngcgui dans Axis.

Les fichiers non destinés à servir de sous-fichiers peuvent inclure le commentaire spécial: "(not_a_subfile)" de sorte que ngcgui les rejette automatiquement avec un message explicatif.

(not_a_subfile)

Un fichier image optionnel (.png, .gif, .jpg, .pgm) peut accompagner un sous-fichier. Le fichier image peut aider à clarifier les paramètres utilisés par le sous-fichier. Le fichier image doit être dans le même répertoire que le sous-fichier et doit avoir le même nom avec une extension appropriée au fichier image, ex: le sous-fichier exemp.ngc doit être accompagné par l’image exemp.png. Ngcgui tente de redimensionner de grandes images par sous-échantillonnage à une largeur maximale de 320 et une hauteur maximum de 240 pixels.

Aucune des conventions nécessaires pour faire une sous-fichier compatible ngcgui n’empêche son utilisation en tant que fichier de sous-programme pour LinuxCNC.

La distribution LinuxCNC inclus une librairie (répertoire ngcgui_lib) qui contient plusieurs exemples de sous-fichiers et de fichiers utilitaires compatibles ngcgui pour illustrer les fonctions des sous-programmes de LinuxCNC et l’usage de ngcgui.

Des sous-programmes additionnels soumis par les utilisateurs se trouvent dans le forum dans la section Subroutines.

6. Exemple, découpe pour DB25

L’exemple ci-dessous montre l’utilisation du sous-programme DB25. Dans la première image on voit les champs remplis pour chaque variable.

images/ngcgui-db25-1_fr.png

Cette image montre le parcours d’outil du sous-programme DB25.

images/ngcgui-db25-2_fr.png

Cette image montre l’action du bouton Nouveau et de l’onglet personnalisé pour créer très facilement la découpe de trois DB25 en un seul programme.

images/ngcgui-db25-3_fr.png

7. Création d’un sous-programme

  • Pour la création d’un sous-programme à utiliser avec Ngcgui, le nom de fichier et le nom du sous-programme doivent être les mêmes.

  • Le fichier doit être placé dans le sous-répertoire pointé dans le fichier ini.

  • À la première ligne peut se trouver un commentaires de type info: qui doit être placé au début du sous-programme.

  • Le sous-programme doit être entouré par les balises sub et endsub.

  • Les variables utilisées doivent être des variables numérotées et ne doivent pas sauter de numéro.

  • Des commentaires et presets peuvent être inclus.

(info: simp -- simple exemple de sous-programme -- Ctrl-U pour éditer)
o<simp> sub
  #<ra>       = #1 (=.6 Rayon A) ;Example de paramètre avec un commentaire
  #<radius_b> = #2 (=0.4)         ;Example de paramètre sans commentaire
  #<feedrate> = #3 (Feedrate)     ;Example de paramètre sans preset
  g0x0y0z1
  g3 i#<ra> f#<feedrate>
  g3 i[0-#<radius_b>]
o<simp> endsub
